Venkovní LoRa/LoRaWAN IoT moduly WISE-4610 pro vzdálený monitoring
Příspěvek zveřejněn: 14.6.2019
Příspěvek zveřejněn: 14.6.2019
Notice: Trying to access array offset on value of type bool in D:\WebServer\dev.autocont-ipc.cz\wp-content\themes\autocont-ipc\admin\acf\includes\api\api-template.php on line 502
Technologické pozadí
- LoRa – je modulace patentovaná firmou Semtech. Využívá kódování 4/5, dopřednou korekci chyb a modulaci Chirp. Chirp je modulace která rozprostírá signál po celém vysílacím kanálu, podobně jako např. FHSS. Rozdíl však spočívá v tom, že neprovádí skokové změny kmitočtu, ale změna je lineární, což zvyšuje odolnost vůči Dopplerovskému jevu a snižuje nároky na stabilitu kmitočtu – jeden kanál může využívat současně několik vysílačů.

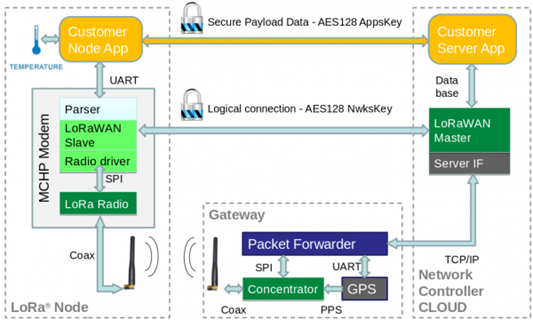

- LoRaWAN – LoRaWAN – (Long Range Wide Area Network) Protokol, který zajišťuje zabezpečený přenos dat mezi koncovými zařízeními a aplikací běžící na internetu. Každý koncový bod má přidělený jedinečný 64-bitový identifikátor a dva 128-bitové klíče, kterými jsou data pomocí AES zašifrována. Jeden klíč se používá v rámci sítě, to aby mohlo stejné území pokrývat více sítí, druhý k zabezpečení dat mezi sítí a uživatelskou aplikací.
Pomocí LoRa lze tedy vytvářet jednoduché nízkoenergetické komunikační sítě lokálního charakteru (dosah několik km). Protokolem LoRaWAN je pak možné za pomoci prostředníka, připojit modul do globální sítě s šifrovanou komunikací. V České republice zajištují prakticky celostátní pokrytí České Radiokomunikace. Viz. https://www.cra.cz/
Pomocí LoRaWAN a vhodných ethernetových bran je však také možné tvořit vlastní zabezpečené sítě, které mohou být fyzicky libovolně vzdálené (např. lokální sítě jednoho podniku v různých státech), avšak datově bezpečně propojené.

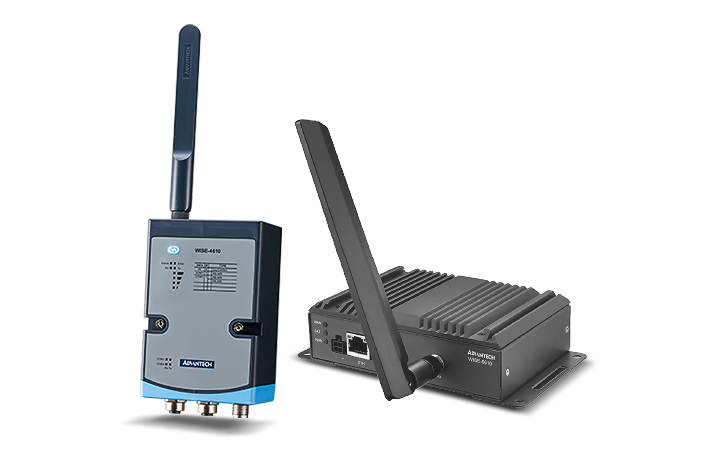

IoT modul WISE-4610
- Venkovní použití – krytí IP65 s konektory M12
- Interní baterie s možností dobíjení solárním panelem, případně DC vstup 10-50VDC
- Životnost baterie cca 2 roky při uploadu každých 60s
- Venkovní dosah 5km s použitou 2dBi anténou
- Integrovaná GPS
Modul bude dodáván ve dvou variantách vstupů:
WISE-4610-S672
1x sériový port RS-485
1x sériový port RS-232/485
Protokol modbus/RTU
6x izolovaný digitální vstup (Dry Contact)
Integrovaný 200Hz 16bit čítač
WISE-4610-S614
4x analogový vstup – rozlišení 16bitů, vzorkování 1HZ na kanál.
Rozsahy: ±5V, ±10V, 0-5V, 0-10V, 0-20mA, 4-20mA, ±20mA
4x izolovaný digitální vstup (Dry Contact)
Integrovaný 200Hz 16bit čítač

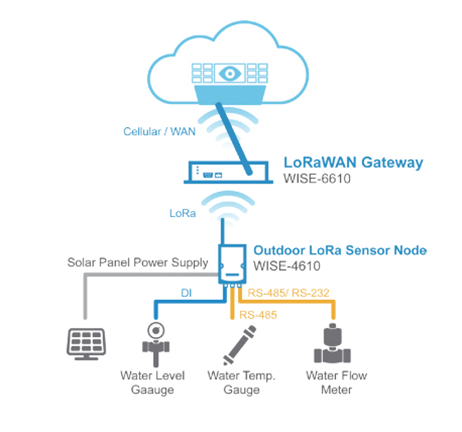

Jako přístupový bod je možné použít modul WISE-6610, který tvoří Ethernetovou bránu s možností vytvoření VPN tunelu a obslouží až 500 bezdrátových modulů WISE-4610.
WISE-6610
